| Motorized Stage Model |

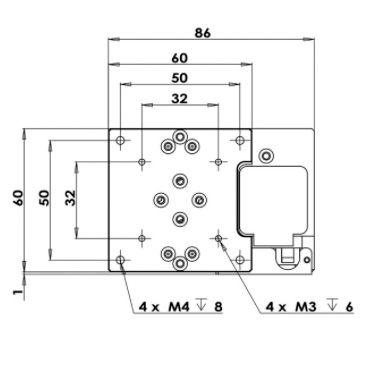

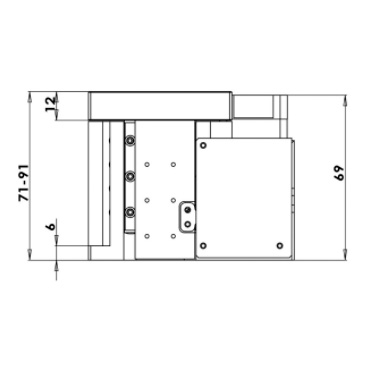

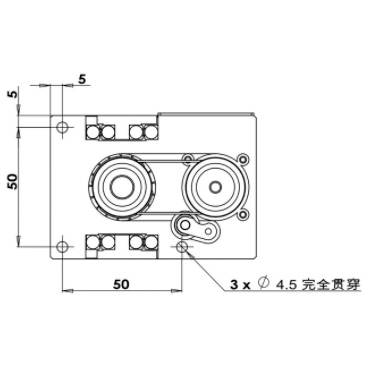

GLAZ20-60 |

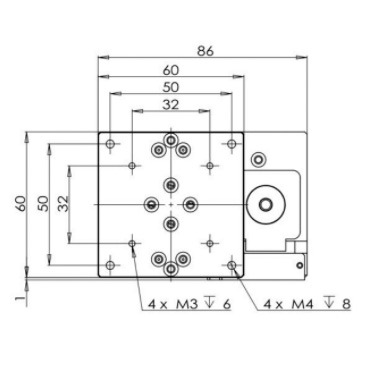

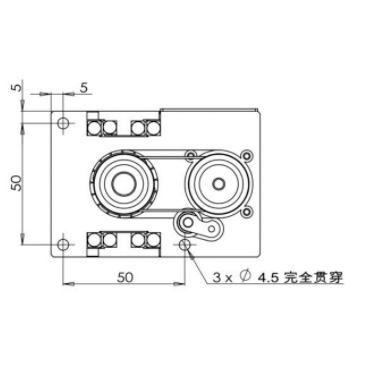

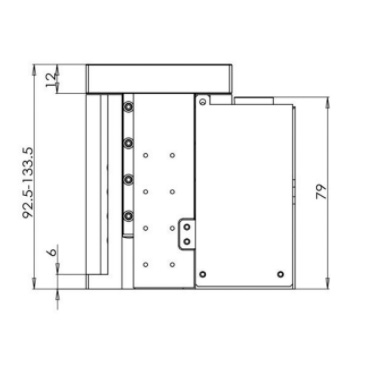

GLAZ40-60 |
| Travel Range |
20MM |
40MM |
| Table Size |
60*60mm |
60*60mm |
| Feed Screw |
Ball screw diameter φ6mm, 1mm lead |
Ball screw diameter φ6mm, 1mm lead |
| Positioning Slide |
Cross roller guides |
Cross roller guides |
| Finish |
Aluminum, black anodized(custom with Stainless steel) |
Aluminum, black anodized(custom with Stainless steel) |
| Stage weight |
1Kg |
1.4Kg |
| Repeatability |
≤ ±2μm |
≤ ±2μm |
| MAX Speed |
10mm/s |
10mm/s |
| Load Capacity |
4Kg |
4Kg |
| Flatness |
≤ 50μm |
≤ 50μm |
|
Sensor |
NPN open, Origin and Limit Sensor |
NPN open, Origin and Limit Sensor |
| Motor Type |
2-phase stepping motor 28mm |
2-phase stepping motor 28mm |
| Motor Step Angle |
1.8° |
1.8° |
